宝润达 - 干货!外墙保温装饰一体板施工步骤及注意事项

一、施工流程


1、基层处理,弹线排版

确定基层墙体无脱层、空鼓、裂缝等后,根据设计方案弹水平垂直控制线。

2、切割开槽,粘贴上墙

打孔埋置锚栓,固定锚固件。根据尺寸裁板、开刀边槽,在板面布60%以上粘结剂。

3、锚固安装

L型锚固件与H型挂件的连接件通过膨胀螺栓固定。

4、填塞填缝材料

在分隔缝内填充泡沫条,然后在缝的两过粘贴美纹纸。

5、勾缝处理

枪嘴伸入缝隙4mm以上挤注硅酮密胶,随后修刮平整。

6、揭下美纹纸

安装完成后,揭下美纹纸,随后去除保护膜。

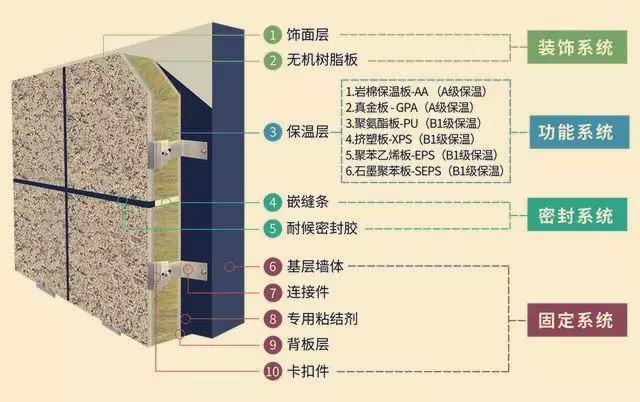

一体板分层展示

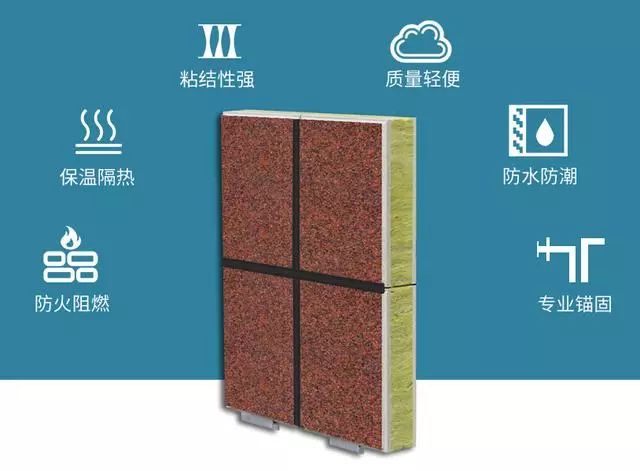

外墙保温一体板

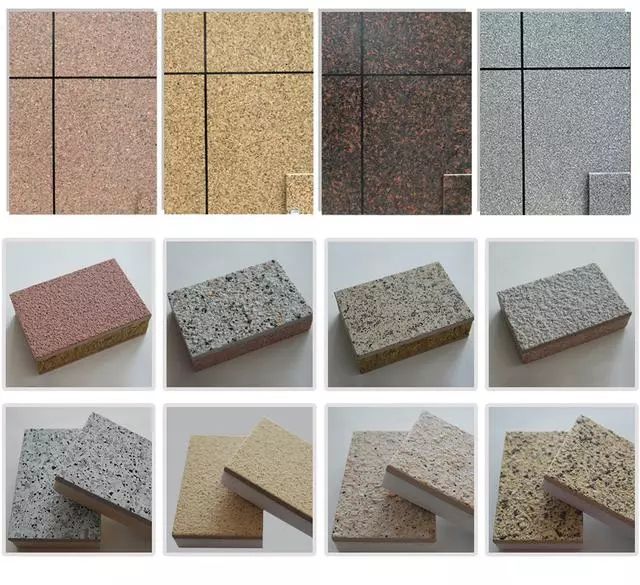

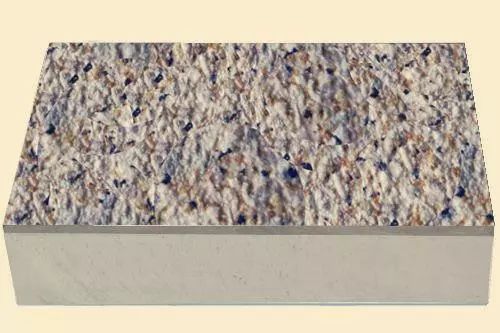

保温装饰一体板又称为外墙保温一体板、保温装饰板是一种较新颖的外墙外保温用产品,其特点是装饰类型多种(天然石材、仿石漆、真石漆、氟碳漆、陶瓷薄板等),保温材料(EPS,PS,PUR,岩棉等)应用灵活,并且节省造价、节省时间而被市场广泛接受,应用案例增长迅速。

其中仿石漆、真石漆、氟碳漆保温一体板是应用最多的一个类型,将以上涂料喷涂在硅酸钙板上作为基层。


外墙保温一体板
保温一体板



二、保温装饰一体板A级防火新趋势


随着生产生活质量的提高,国家对外墙保温材料防火等级的规范制定也在相应提高。


保温一体板


与基层墙体、装饰层之间无空腔的建筑外墙外保温系统,其保温材料应符合下列规定:


1、住宅建筑:

保温一体板价格


1)建筑高度大于100m时,保温材料的燃烧性能应为A级;

2)建筑高度大于27m但不大于100m时,保温材料的燃烧性能不应低于B1级;

3)建筑高度不大于27m时,保温材料的燃烧性能不应低于B2级;

除住宅建筑和设置人员密集场所的建筑外,其他建筑:


保温一体板厂家


1)建筑高度大于50m时,保温材料的燃烧性能应为A级;

2)建筑高度大于24m,但不大于50m时,保温材料的燃烧性能不应低于B1级;

3)建筑高度不大于24m时,保温材料的燃烧性能不应低于B2级。


除设置人员密集场所的建筑外,与基层墙体、装饰层之间有空腔的建筑外墙外保温系统,其保温材料应符合下列规定:


1)建筑高度大于24m时,保温材料的燃烧性能应为A级;

2)建筑高度不大于24m时,保温材料的燃烧性能不应低于B1级。


规定采用燃烧性能为B1、B2级的保温材料时,应符合下列规定:


1)除采用B1级保温材料且建筑高度不大于24m的公共建筑或采用B1级保温材料且建筑高度不大于27m的住宅建筑外,建筑外墙上门、窗的耐火完整性不应低于0.50h;

2)应在保温系统中每层设置水平防火隔离带。防火隔离带应采用燃烧性能为A级的材料,防火隔离带的高度不应小于300mm。


三、外墙保温装饰一体板的多种安装方式


外墙保温一体板

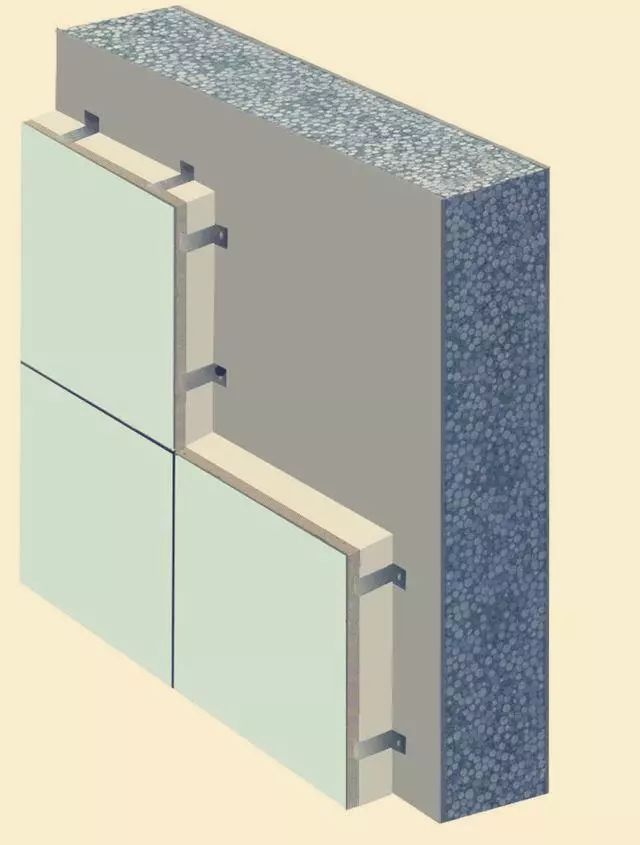

外墙保温装饰一体板的安全性和耐候性取决于其原材料的可靠性,但安装施工的过程的也是外墙保温装饰一体化系统的重中之重,随着保温装饰一体板在国内建筑系统中逐渐崭露头角,主流的一体化安装方式主要有三种,即粘贴型、干挂型、粘锚结合型三个大类。


1、粘结型

保温装饰一体板在安装上墙过程中,墙体与一体板只通过专用高强度粘结砂浆粘接,粘结面积需要达到80%以上,板材接缝处通过粘结砂浆或聚氨酯等密封。


2、干挂型

和干挂石材相似,需要在墙体基层上预装钢制龙骨,保温装饰一体板通过特殊的专用锚固件与龙骨连接,一体板与墙体基层间通过填充发泡聚氨酯或其他材料。


3、粘结锚固型

采用最多且最安全的安装方式,先按照排版将保温装饰一体板裁切成制定尺寸,并在板四周开宽度为5mm深度为3mm的槽,保温装饰一体板后涂抹粘结砂浆,可以采用点框粘法,固定在墙体基层之上,待24小时后,在一体板接缝处嵌入专用一字架十字架锚固件,锚固件通过保温膨胀栓深入墙体,然后再开槽处刮涂硅酮耐候胶做好封闭。


保温一体板厂家


四、石材保温装饰一体板安装详解


外墙保温一体板

外墙保温一体板



施工工艺:粘贴+锚固的方式


1)一体板安装前先按设计方案固定承托架;

2)用点框法或条框法在一体板背面涂抹专用粘结剂,粘贴面积不低于40%。

3)放在承托架上粘贴上墙,用2m靠尺拍平;

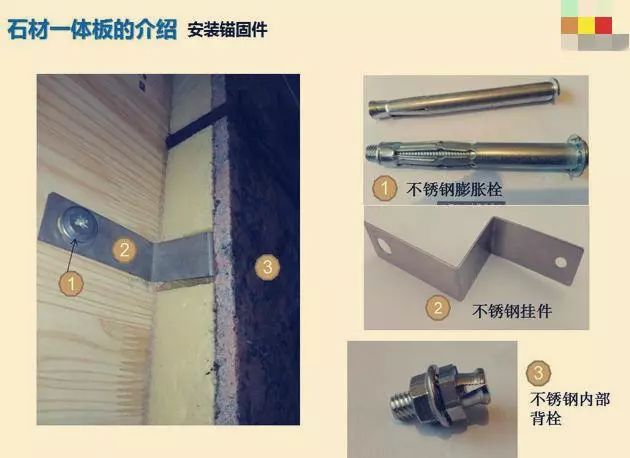

4)将外置连接架(挂件)和内置连接架用燕尾丝固定在一起,随后用锚栓将外置连接件(挂件)固定在墙上(6个、锚钉深70mm )。

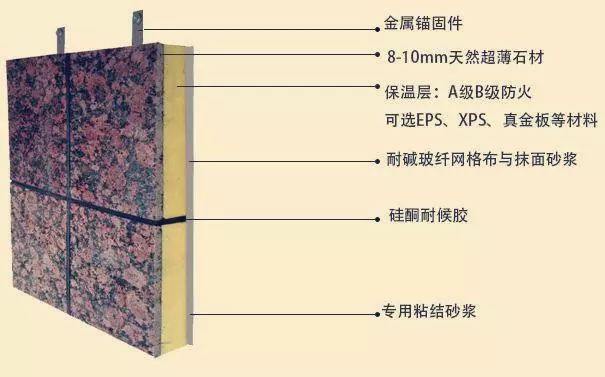

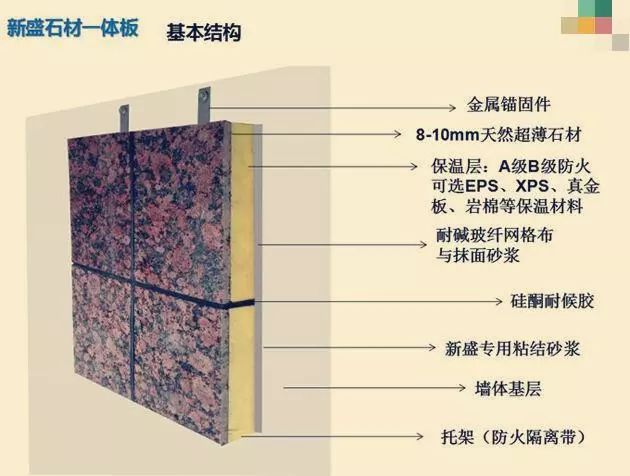

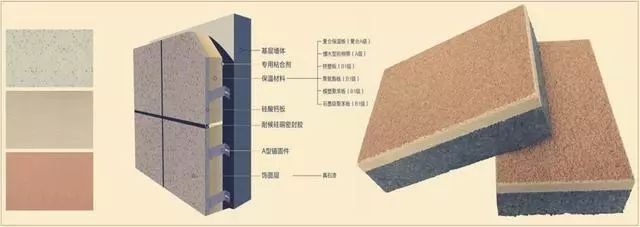

饰面保温装饰一体板由天然薄石材,保温层,背衬加强层和内置连接架等组成。薄石材和保温层间用高分子粘接剂粘接;背衬加强层与保温层间用网格布与抗裂抹面砂浆粘接;内置连接架与石材之间用不锈钢膨胀背栓牢固连接。


五、外墙保温装饰一体板施工步骤及注意事项


保温一体板


材料组成:由粘结层、保温装饰成品板、锚固件、密封材料等组成。

工具/原料

专用一体板砂浆、新盛专用一体板锚固件、美纹纸等


方法/步骤:

1、工艺流程

基层检查 → 弹放基准线→ 粘贴保温装饰一体板→ 打新盛专用锚固件→ 校正板面→打密封胶→ 揭保护膜→验收


2、粘贴复合保温装饰板施工工艺


1)放基准线

首先在施工墙面上根据业主设计分割方案,把纵向和横向的基准线用墨线弹好在墙体上。每个连接施工面均要弹线。

质量要求:达到设计图要求

检测方法:用卷尺测量


2)调配贴板粘结剂

将专用粘板粉加入适应的清水,用电动搅拌器体充分调配均匀即可

检测方法:用目测法


3、粘贴保温装饰板

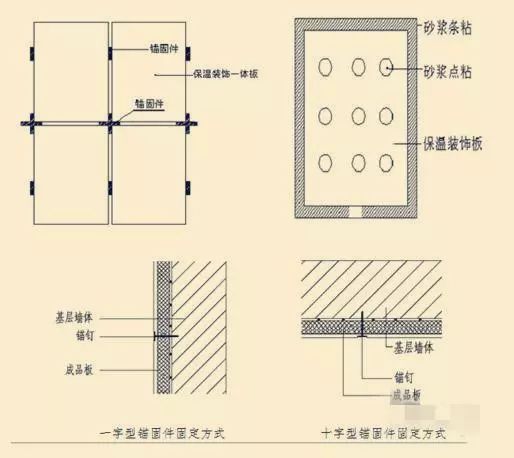

首先把调配均匀的粘结剂用泥抹点涂或者条涂在保温复合板的背面。每个涂点的直径≥100mm,每平方米不得少于9个涂点。用手将板推压墙面上,然后将吸盘吸附在板的表面,用吸盘调整复合板的位置,使整体板面保持平整,对齐分格缝。


质量要求:

整体平面的平整度≤3mm/2米直尺,板缝高低差≤3mm保证每平方米以内的粘结点不得少于9个,每个涂点直径不得小于100mm,粘贴的面积不得小于板面的45%位置要求横平竖直,排列整齐;


外墙保温一体板


检测方法

用直尺靠在已粘结好的板面上,再用塞尺检测间隙的大小,用小木锤轻打板面,根据空实程度来判别粘贴面积得大小和粘贴点的数量;

用目测法


4、打锚固件

保温装饰一体板粘贴好位置确定后要安装机械紧固件。紧固件应先从直边中部按300~500mm间距安装(或者根据实际情况而定),必要时再外加外压件调整板缝的高低差。无论安装内紧固件或外紧固件都不能用力过大,以免造成版面的波浪形状。应根据板面的平整度来调节 。

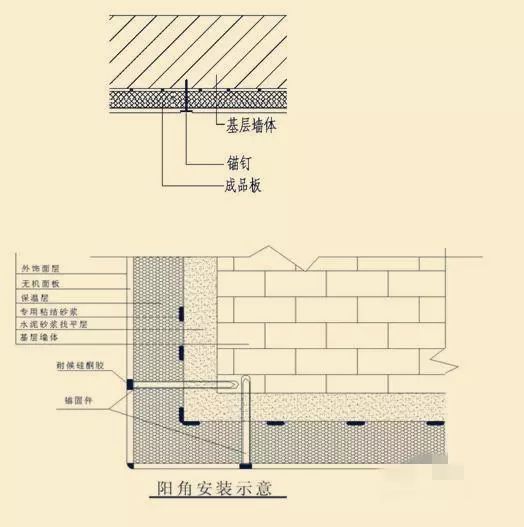

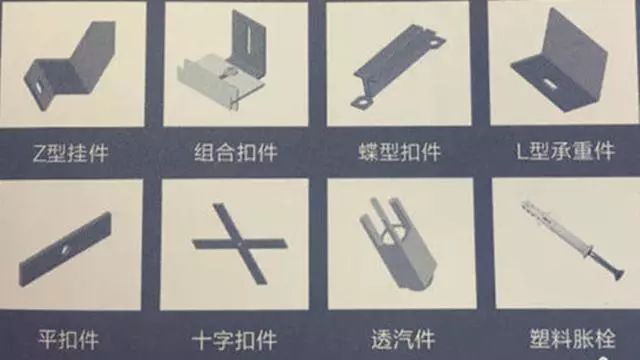

保温装饰一体板粘贴位置确定后安装锚固件。十字锚固件安装应在四块保温装饰一体板的边角开槽处,一字型的锚固件应按照300~500mm 的间距安装在两块板中间,应根据板面的平整度来调节力的大小,以免造成版面的波浪形状。

质量要求:紧固件安装齐全,压力适度。


检测方法:用目测法

弹分格线,贴纸胶带,用专门清洁剂将施胶板面清洗干净,根据分格宽度的要求弹出分格线再沿贴线贴纸胶带打密封胶,先用封胶枪在分格缝内均匀适量的打上密封胶,再用平刮刀刮平密封胶,要求密封胶在板上的宽度为0.5~1.5mm左右,施胶完毕后应将纸胶带拉掉即可。

质量要求:无痕迹,无污垢

检测方法:用目测法


5、板面清洁

先清洁装饰板边缘上的涂灰、污垢、撕去保护膜,再用干净毛巾将粘胶遗留物清除干净。如果装饰板局部粘上水泥,砂灰应用清水冲洗干净。

质量要求:无污痕,无污垢,检测方法:用目测法


外墙保温一体板


3、施工说明

1)基准线

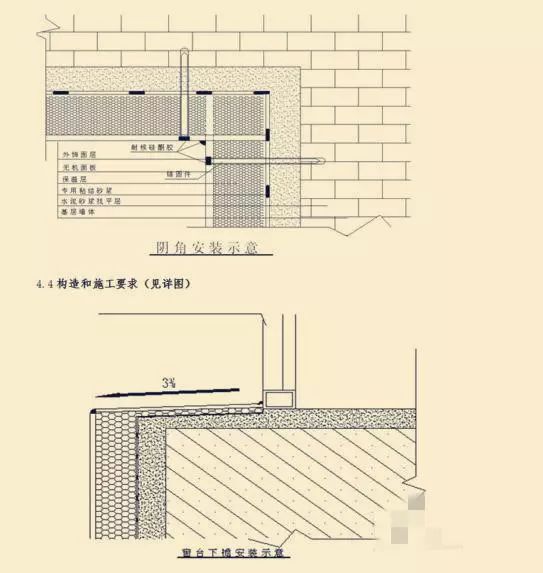

基准线是指施工开始后在纵横两个方向作为施工起点的最初施工线,并使四面墙的图形保持许相对位置不变的标准线。一般施工纵向的基准线应放在建筑物的上面,施工横向的基准线放在阴阳角轮廓线和有特征的轮廓作为基准线,凡基准线都应占线施工.


2)施工顺序

纵向施工一般都按从下至上的施工顺序进行,但为了保证每块板在四周墙面上都在同一水平线上,应首先以建筑楼四周墙面的同一基准线为起点向上,向下两个方向粘贴的顺序。横向施工应遵守先阳角后阴角。先保证特殊结构(如门、窗的对称性和均匀性),再大面积施工。


保温一体板


A、先用专用粘结砂浆贴好保温装饰板,接着再将涂好粘结剂的保温装饰板轻柔均匀的粘贴在墙面上,如此往复进行即可。

B、在接缝中间的墙体内,打孔并安装好膨胀螺栓,再将锚扣件插入已经打好的孔内,随后拧紧螺栓,如此往复进行操作。

C、找平层与基础墙体粘结要牢固,不能出现脱层、以及粉化、起皮、爆灰等情况。


保温一体板

外墙保温一体板


外墙保温装饰一体板系统中,分隔缝要用优质弹性耐候硅酮密封胶打平面缝,并覆盖板面宽度达到1.0~1.2mm左右,打胶深度适中,要求严密紧实符合防水要求。
